О результатах проверки точности рулеток и угольников

Дата публикации: 27.06.2019 12:00

С наступлением лета многие жители Свердловской области начинают ремонт в квартире или строительные работы в частном доме и на даче. Отдел обеспечения единства измерений геометрических величин провел проверку точности бытовых измерительных инструментов.

В крупных строительных супермаркетах Екатеринбурга были закуплены 10 рулеток в ценовом диапазоне 30-628 руб., 6 угольников стоимостью от 75 до 283 руб. Продукция изготовлена в Китае и Тайване, на некоторых образцах размещена информация о том, что производство осуществляется под контролем европейских брендов, включая российские.

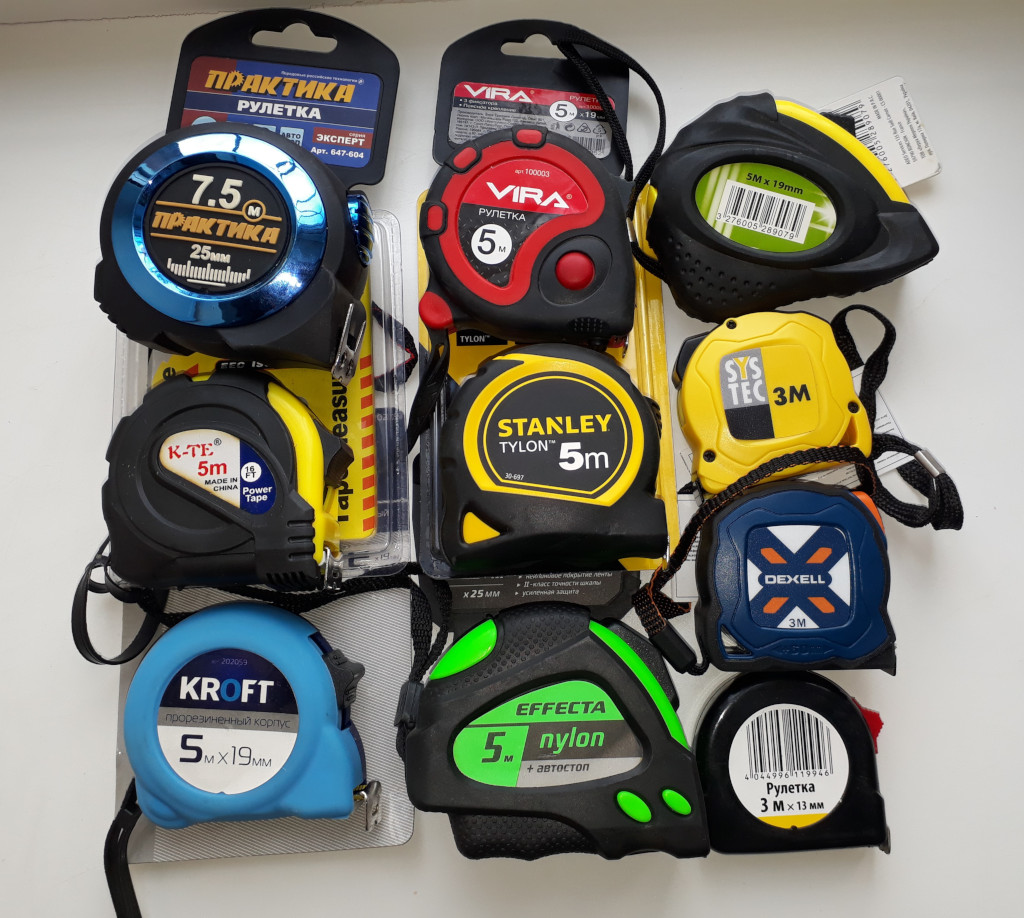

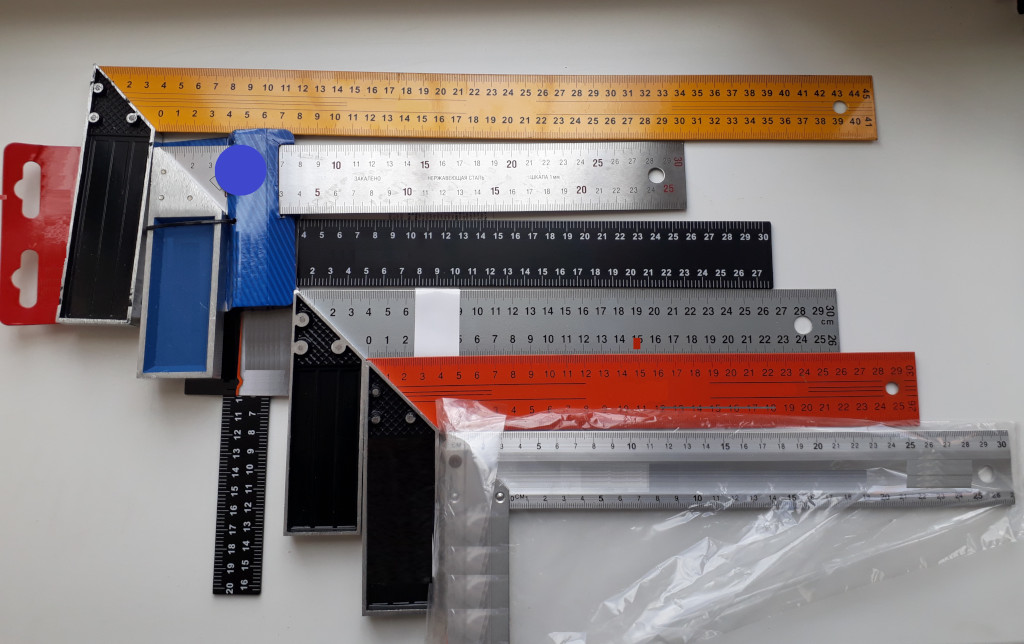

Образцы для испытаний: РулеткиОбразцы для испытаний: Угольники
Образцы для испытаний

Проверка рулеток.

80% измерительных металлических лент подтвердили свою точность: после сличения с эталоном не обнаружено выхода за пределы допуска по классу точности 3. Один образец показал превышение погрешности практически в три раза, второй – незначительно, на 0,1 мм.

«Рулетка подлежит поверке только в том случае, если она зарегистрирована в государственном реестре как средство измерения, - рассказала Алла Богатырева, начальник отдела обеспечения единства измерений геометрических величин.Исследуемые образцы к ним не относятся, поэтому испытания осуществлялись по самому низкому классу точности, значения которого вполне достаточны для применения в быту».

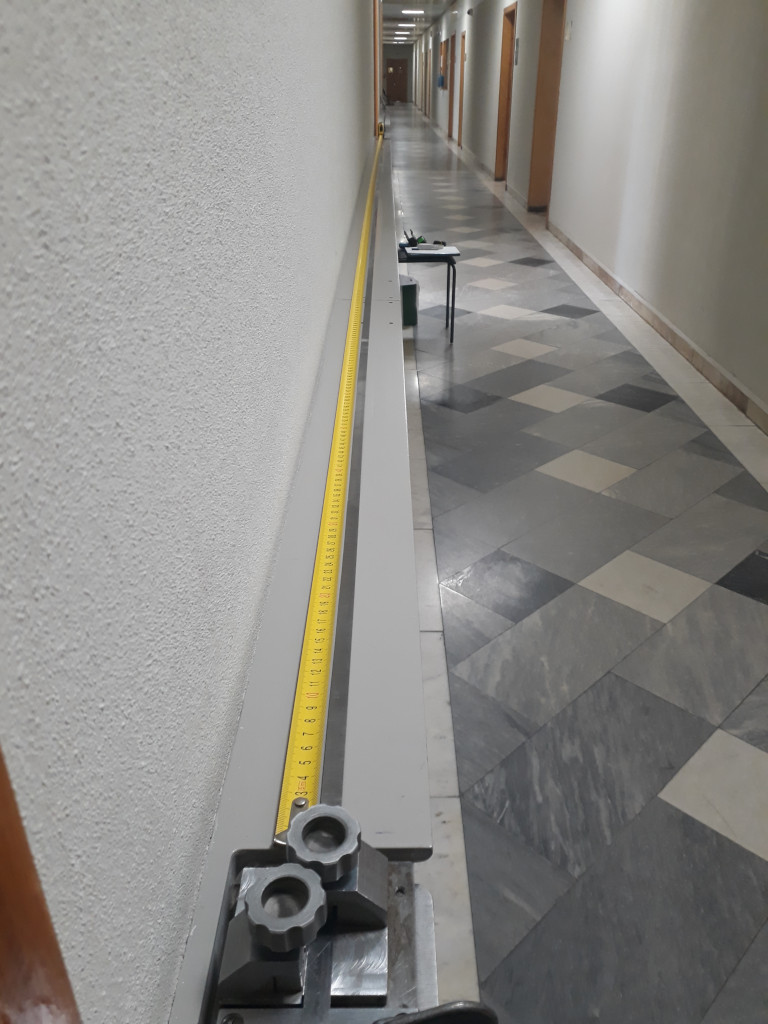

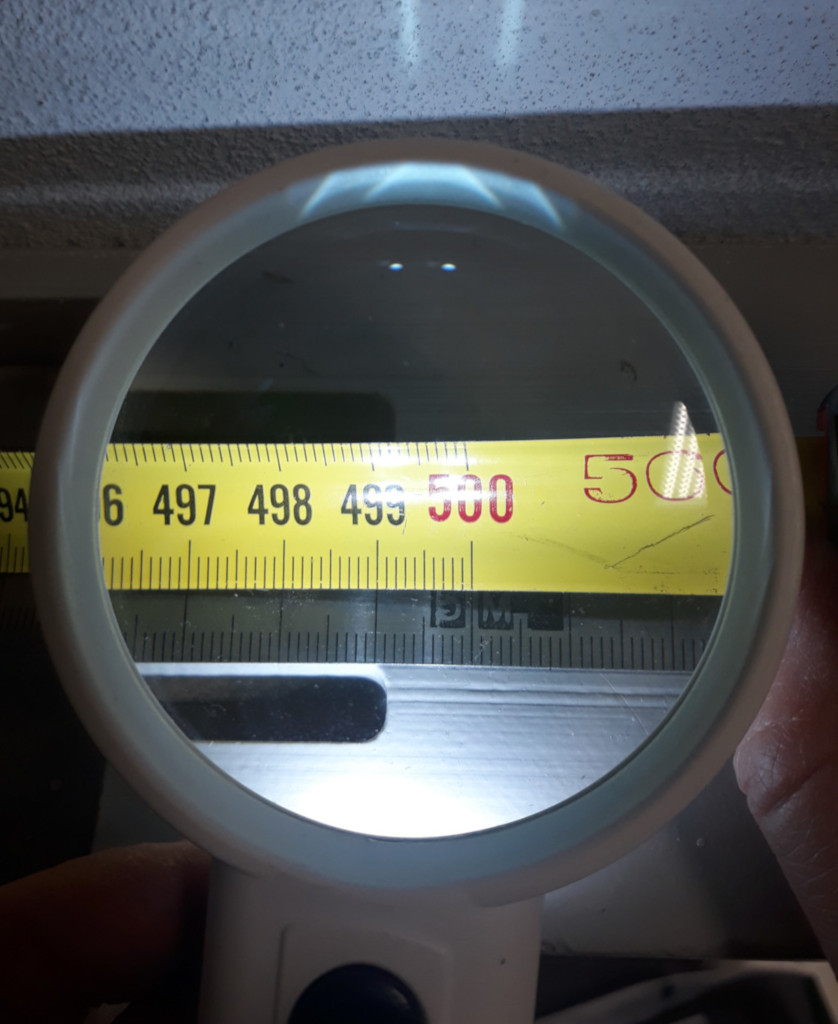

Сличение с эталономСличение с эталоном
Сличение с эталоном

Итоги испытаний выглядят следующим образом:

Название Длина, м Стоимость, руб. Допустимая погрешность, мм
(класс точности 3)
Отклонения, факт, мм Вывод

1

Рулетка

3

30

±0,8

+0,9

Не соотв.

2

Рулетка SYSTEC

3

86

±0,8

+0,7

Соотв.

3

Рулетка DEXELL

3

142

±0,8

+0,4

Соотв.

4

Рулетка

5

94

±1,2

+3,5

Не соотв.

5

Рулетка KROFT

5

99

±1,2

+1,2

Соотв.

6

Рулетка K-TE

5

99

±1,2

+0,7

Соотв.

7

Рулетка VIRA

5

183

±1,2

+0,2

Соотв.

8

Рулетка EFFECTA

5

263

±1,2

-0,2

Соотв.

9

Рулетка STANLEY

5

401

±1,2

+0,5

Соотв.

10

Рулетка «Практика»

7,5

628

±1,75

-1,5

Соотв.

Примечательно, что в половине случаев изготовители разместили на упаковке предупреждение о возможных небольших отклонениях от имеющихся размеров. Производитель рулетки EFFECTA указал, что его продукция соответствует классу точности 2, при котором допустимая погрешность составляет ±0,9 мм, и выполнил добровольно взятые на себя обязательства.

На основании проведенной проверки не выявлено прямой зависимости между ценой и точностью инструмента. Скорее, на стоимость влияет наличие дополнительных опций: ударостойкого и/или прорезиненного корпуса, ширины ленты, наличия магнитного крюка, автостопа и другого функционала.

«Хочу отметить, что обычные и поверяемые рулетки делают по одному и тому же принципу, поэтому между ними нет большой разницы, и для сравнения мы уверенно могли использовать требования, предъявляемые нормативными документами к средствам измерений утвержденного типа, - пояснила Алла Богатырева. – С угольниками все гораздо сложнее, так как данный вид профессионального инструмента обладает рядом особенностей, выпускается из других материалов и имеет иной способ крепления полотен, нежели бытовой. Поэтому к угольнику, подлежащему поверке, предъявляются такие требования к точности, которым масс-маркет априори не может соответствовать».

В настоящий момент отсутствуют нормативные документы, устанавливающие точностные характеристики для обычных строительных или столярных угольников, поэтому ни один из образцов нельзя назвать прошедшим или не прошедшим проверку. В таблице[1] приведены фактические значения по результатам сличения с эталоном:

Название Длина измерительного полотна, см Стоимость, руб. Угол, факт, °
Внутр. угол Наружн. угол

Угольник 1

30

75

90,3

90,0

Угольник 2

45

87

90,7

90,3

Угольник 3

30

131

90,3

90,1

Угольник 4

30

192

90,1

90,5

Угольник 5

30

260

90,2

90,0

Угольник 6

30

283

90,1

90,03

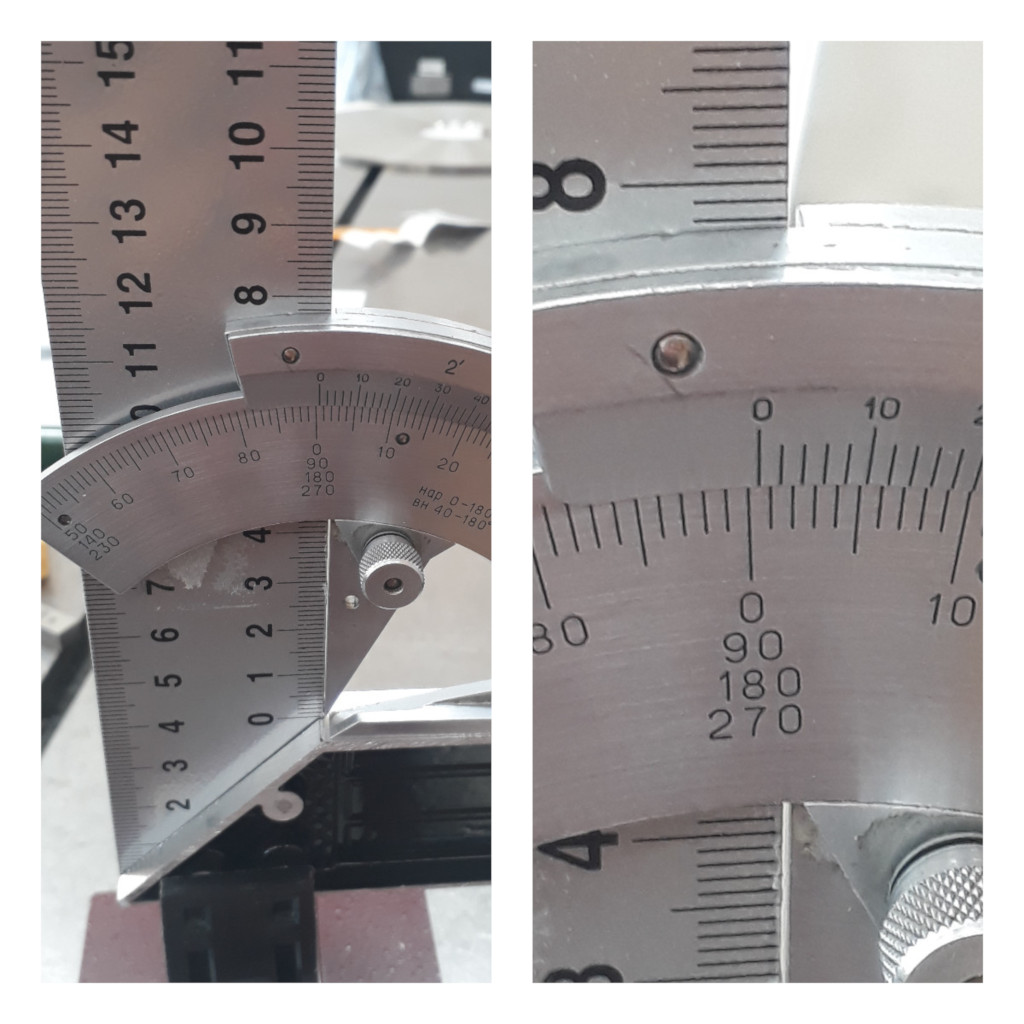

Проверка внутреннего угла
Проверка внутреннего угла – расхождение на полградуса

Для бытовых измерений разница между наружным и внутренним углом не является критичной, её значения находятся в десятых долях градуса. Причиной такого расхождения могут быть два фактора (либо их совокупность): 1) нарушение геометрии при соединении сторон; 2) перепад по ширине измерительной планки, то есть её стороны не параллельны.

Советы эксперта ФБУ «УРАЛТЕСТ» по выбору измерительного инструмента:

1. При покупке угольника рекомендуем проверить наличие отклонений в боковой плоскости – результат измерений будет точнее, если вертикальное смещение минимально или отсутствует. Чем толще деталь с измерительной шкалой, тем меньше вероятность отклонения.

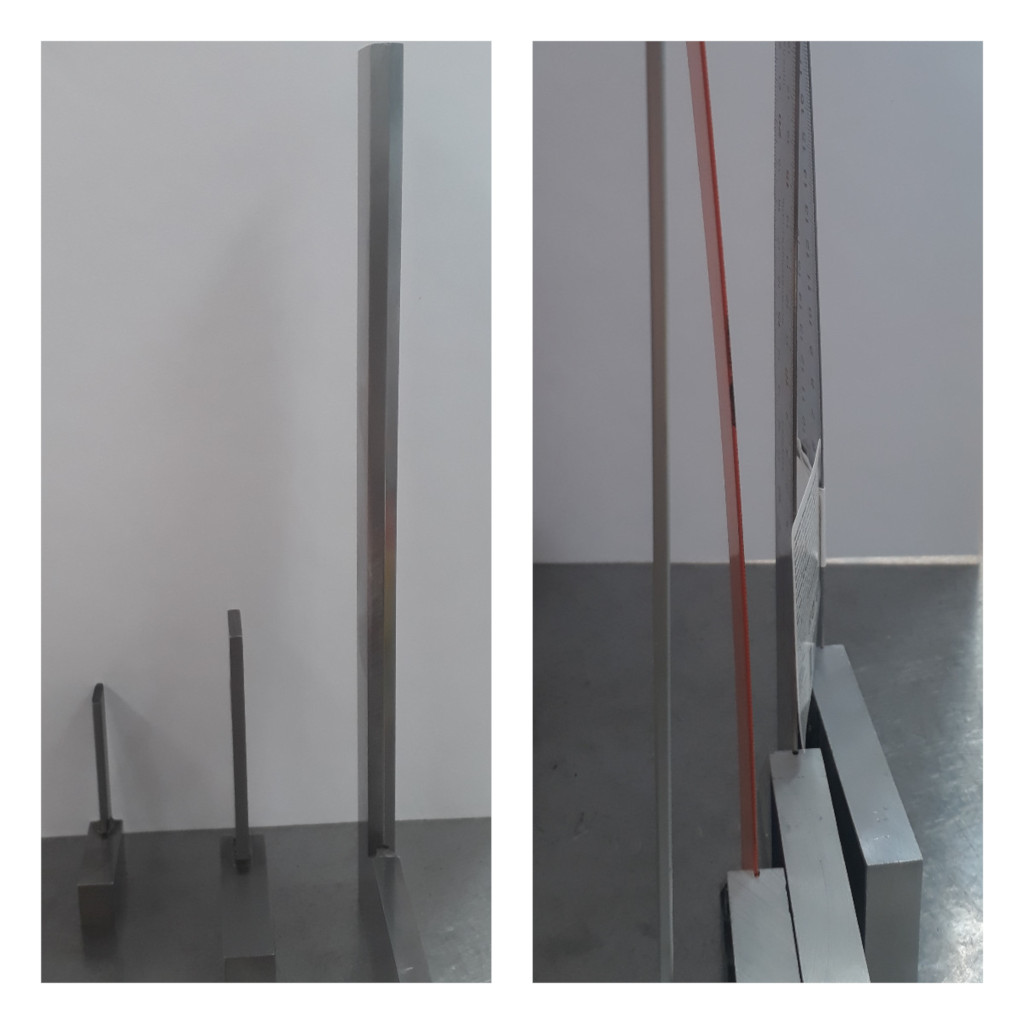

Угольники поверочные против бытовых
Боковая проекция угольников, слева поверочные, справа бытовые

2. Помните, что любой материал подвержен физической трансформации при изменении температуры. Например, измерения одной и той же трехметровой рулеткой на морозе и в теплом помещении могут отличаться на 0,4-1,1 мм.

3. Если вам необходим высокоточный инструмент, то нужно приобретать средство измерения утвержденного типа, подлежащее поверке, поэтому рекомендуем ориентироваться на название производителя, имеющееся в государственном реестре.[2]

4. Зачастую инструменты, продающиеся в обычных строительных магазинах и супермаркетах, не подлежат метрологическому контролю, на них отсутствует нормативная документация, регламентирующая точность, поэтому итоговый результат является риском потребителя.

5. Проверить точность измерительного инструмента может любой желающий, обратившись в аккредитованную организацию, в том числе в ФБУ «УРАЛТЕСТ».


[1]Данные отсортированы по стоимости, не совпадают с расположением угольников на общем фото.

[2]В поисковой строке ресурса название инструмента нужно указывать во множественном числе – «рулетки», «угольники» и т.д.
